Сеть Петри

Сеть Петри является графическим способом моделирования возникновения событий.

Сеть Петри определяется как четверка P, T, I, O,
где P и T – конечные множества позиций и переходов, I и O – множества входных и выходных функций.

Работу сети Петри можно описать простыми словами на примере работы хранилищ.
Маркер - это виртуальный объект определенного типа.
Позиция P - это "хранилище" маркеров, в котором в начальный момент времени может находиться произвольно заданное число маркеров.
Переход T - это "пункт обмена" маркерами между "хранилищами".
Вход I - это требуемое количество маркеров от конкретного хранилища, которые необходимо отдать из хранилища для того, чтобы осуществить передачу (срабатывание перехода).
Выход O - это количество маркеров, которые поступят в заданное "хранилище", если передача маркеров состоится (переход сработает).

Алгоритм функционирования сети Петри:
В случайный момент времени на случайном переходе T происходит проверка количества входных маркеров. Если все хранилища Pi имеют в наличии необходимое число маркеров, равное числу входных линий Ii, срабатывает переход T. В этот момент количество маркеров во всех входных хранилищах уменьшается на соответствующее число Ii. В этот же момент количество маркеров во всех выходных хранилищах увеличивается на соответствующую величину Oj, соответствующую числу линий от перехода T к конкретному хранилищу Pj.

Важно отметить, что количество входных маркеров и выходных маркеров может быть разным, т.к. происходит "обмен" одного типа маркера I на O маркеров другого типа.

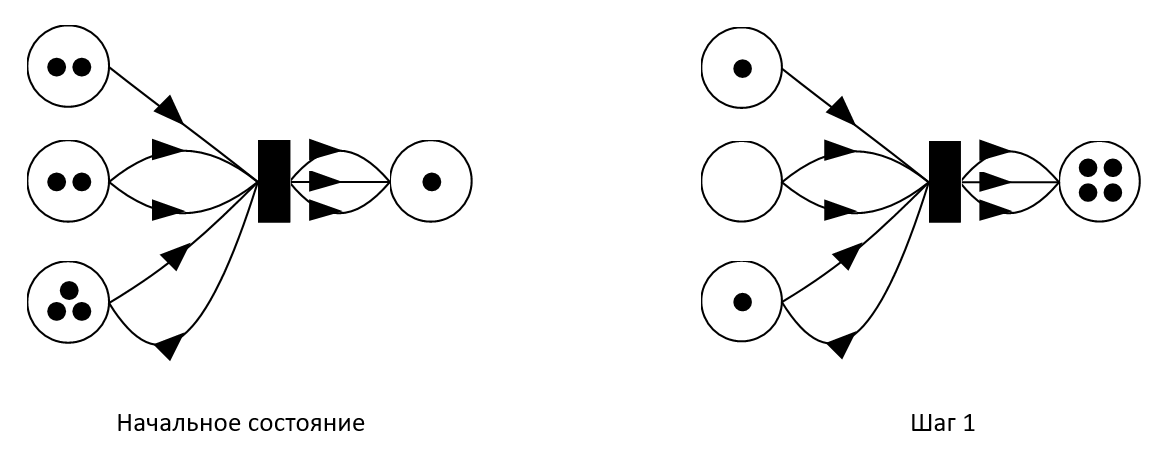

Пример использования сети Петри.
На складе А хранится 5 материнских плат,
на складе Б хранится 3 процессора,
на складе В хранится 20 планок оперативной памяти объемом 2 Гб,
на складе Г хранится 12 жестких дисков.
на складе Д хранится 4 корпуса с блоком питания и комплектом кабелей.

Сборщику поставлена задача собрать компьютер, у которого в 1 корпусе находится 1 материнская плата, 1 процессор, 6 Гб памяти (3x2), 2 жестких диска.
Сборщик не может собирать компьютер, если для сборки недостаточно комплектующих.
Компьютер не может быть собран, если сборщик занят сборкой другого компьютера.
