Создание стенда

Стенд представляет собой экран, на котором размещаются элементы управления и визуализации протекающих процессов. На стенде можно разместить:
1. Интерактивные объекты.
2. Дисплеи.
3. Графики.
4. 3D-объекты или 3D-сцену.

Пример создания стенда в продукте Acsocad.
На схеме размещаются интерактивные объекты, дисплеи, графики и 3D-объекты.


После создания схемы следует выбрать элемент и в верхней панели нажать на кнопку "Отображать на стенде".


Также для дисплеев рекомендуется выбирать режим вывода "float (3 знака после запятой)".
Далее задается время наблюдения, например, 100 секунд, при необходимости настраивается шаг решения или шаг вывода. После этого на вкладке "SIM" включается режим реального времени "RT".
В режим стенда можно перейти только в случае, если в текущий момент времени не выполняется моделирование. Для перехода в режим стенда необходимо нажать на последнюю кнопку в верхнем меню.

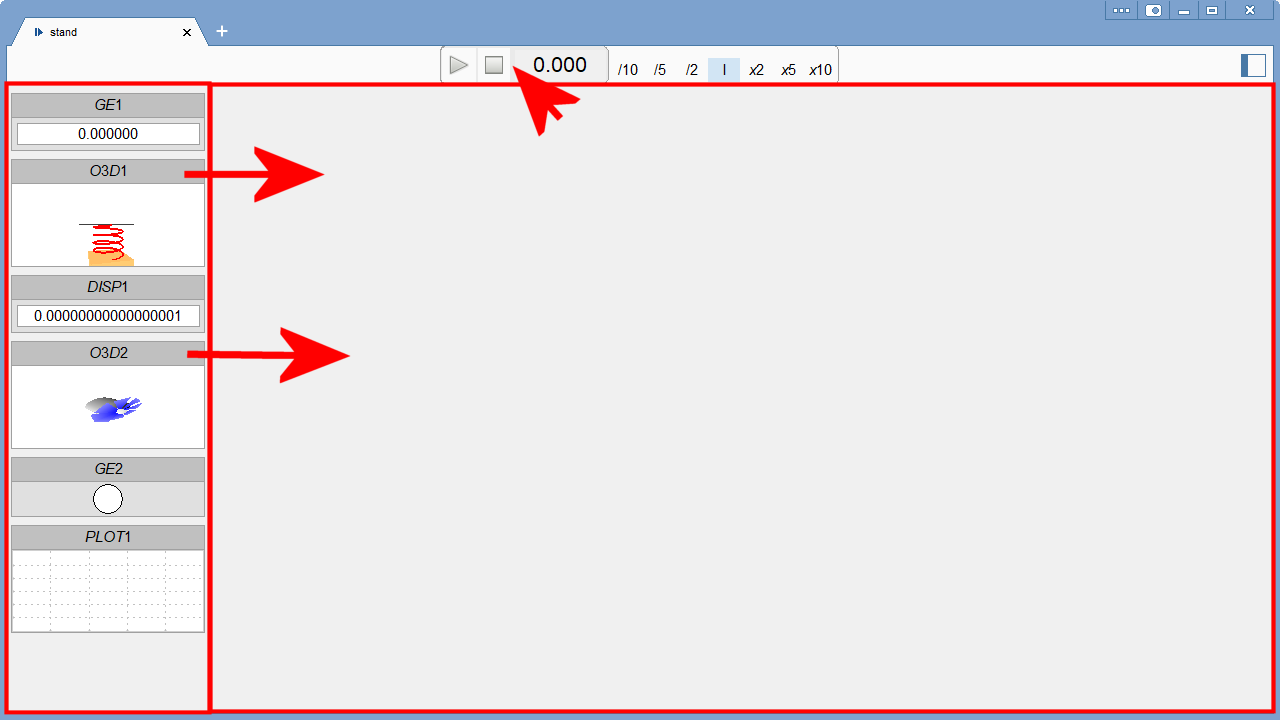

Стенд представляет собой центральную и левую панель, а также панель запуска моделирования. По умолчанию все элементы размещаются в левой панели, но их можно перенести в центральную панель, а также расположить в одной строке. Перенос осуществляется путем нажатия и удержания левой кнопки мыши и перевода положения указателя мыши в нужную область. При переносе синим цветом выделяется место, в которое будет прикреплен объект.

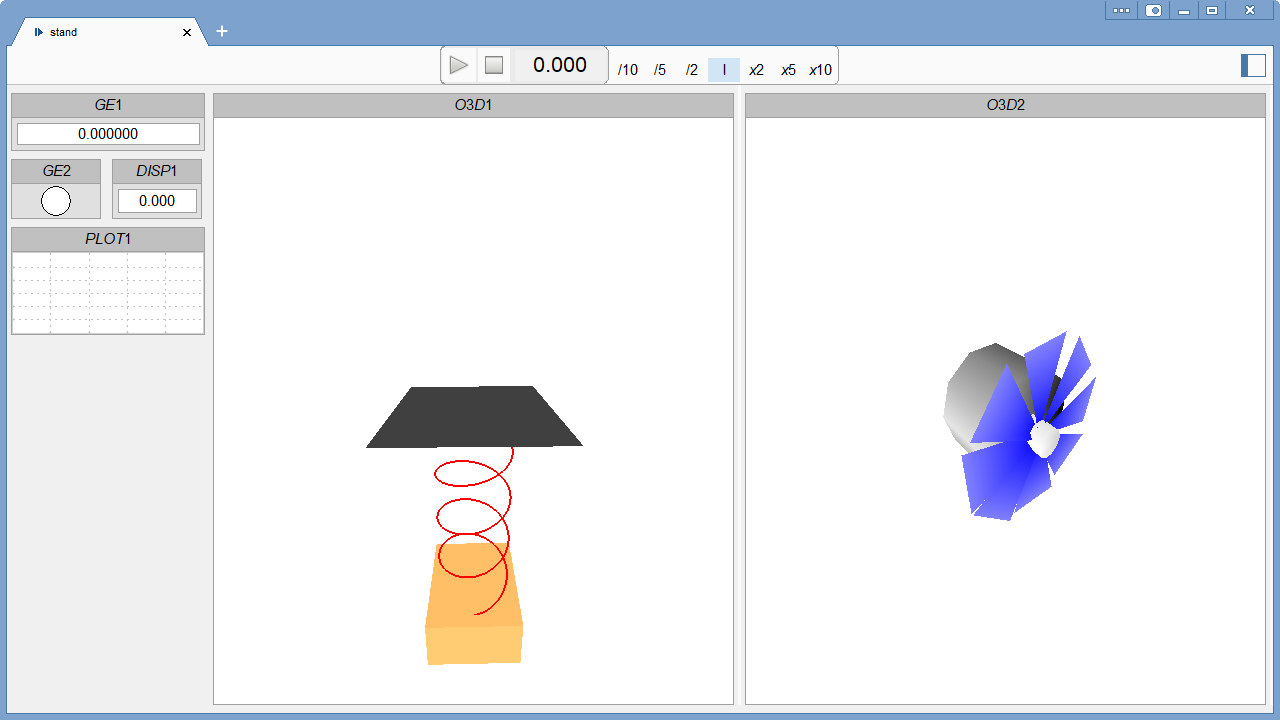

Например, объекты можно расположить следующим образом.


Для того, чтобы переименовать объект, необходимо щелкнуть двойным щелчком по имени в панели.
Далее в верхней панели осуществляется запуск моделирования. Моделирование можно приостановить, сбросить, а также замедлить или ускорить.

Для выхода из режима стенда аналогично нажимается последняя кнопка в правой верхней панели.

Видео-пример создания стенда в продукте Acsocad.


Видео-пример стенда "Манипулятор" в продукте Acsocad.


Видео-пример стенда "Корабль" в продукте Acsocad.


Видео-пример стенда "Самолет" в продукте Acsocad.
