Практически во всех программных продуктах моделирования систем имеется интерфейс, позволяющий построить схему путем перетаскивания мышью звеньев на лист.
Сборка модели в Acsocad

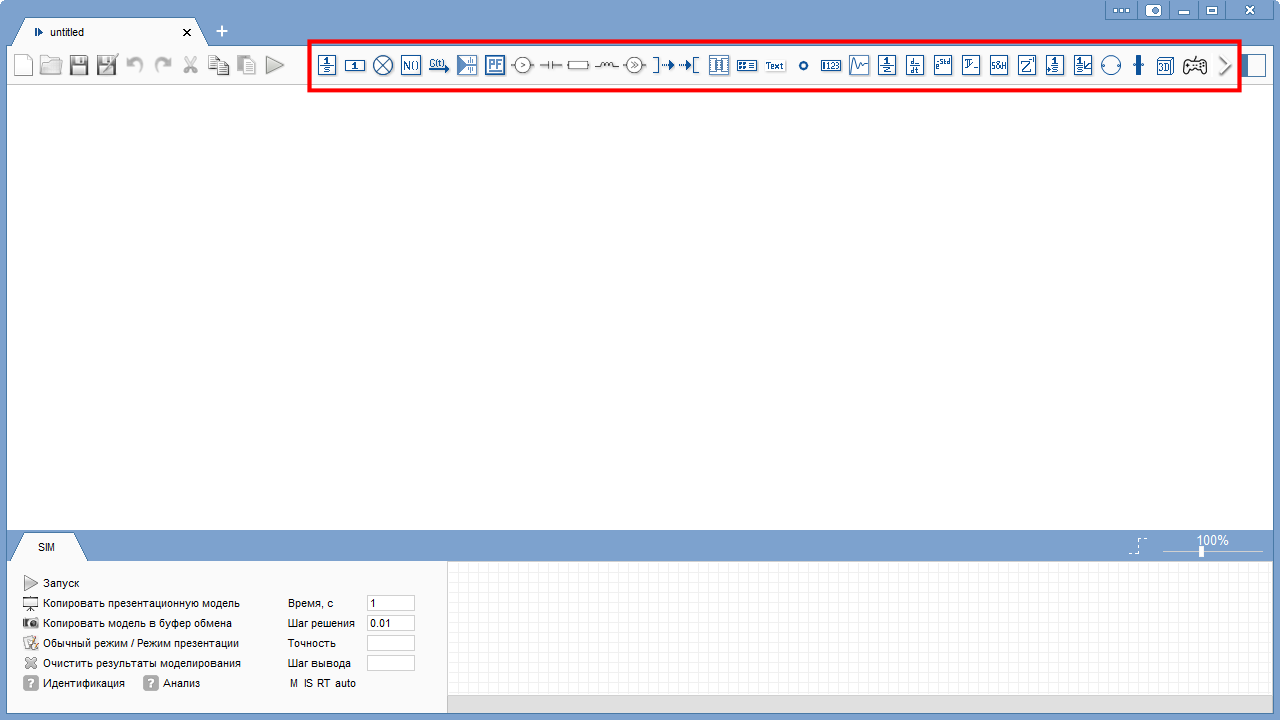

После запуска инструмента "Моделирование" окно программы Acsocad примет вид. В верхней части окна имеется галерея объектов, которые можно перетаскивать на лист.
Размещение элемента на схеме в Acsocad. Для размещения элемента на схеме необходимо подвести указатель мыши к нужному элементу в галерее, нажать и удерживать левую кнопку мыши, и далее перенести объект в нужное место на листе. При перемещении элемента используются специальные возможности, позволяющие выравнивать элемент относительно других элементов, а также вставить элемент в ранее созданную связь.
Поворот элемента на схеме в Acsocad. Для того, чтобы повернуть элемент, нужно щелкнуть по нему и в верхнем меню нажать на кнопку "Повернуть" или "Отразить". Для электрических элементов для смены направления протекания тока следует использовать "Отразить", а не "Повернуть".
Соединение элементов на схеме в Acsocad. Элементы соединяются от выходного коннектора к входному или наоборот. Необходимо подвести указатель мыши к коннектору ">", нажать и удерживать левую кнопку мыши, и вести формируемую линию к нужному коннектору другого звена. Также в случае соединения входного сигнала с выходным можно подвести к существующей линии от выходного коннектора, связь сформируется автоматически.
Видео-инструкция по сборке модели в Acsocad.
Сборка модели в MATLAB Simulink

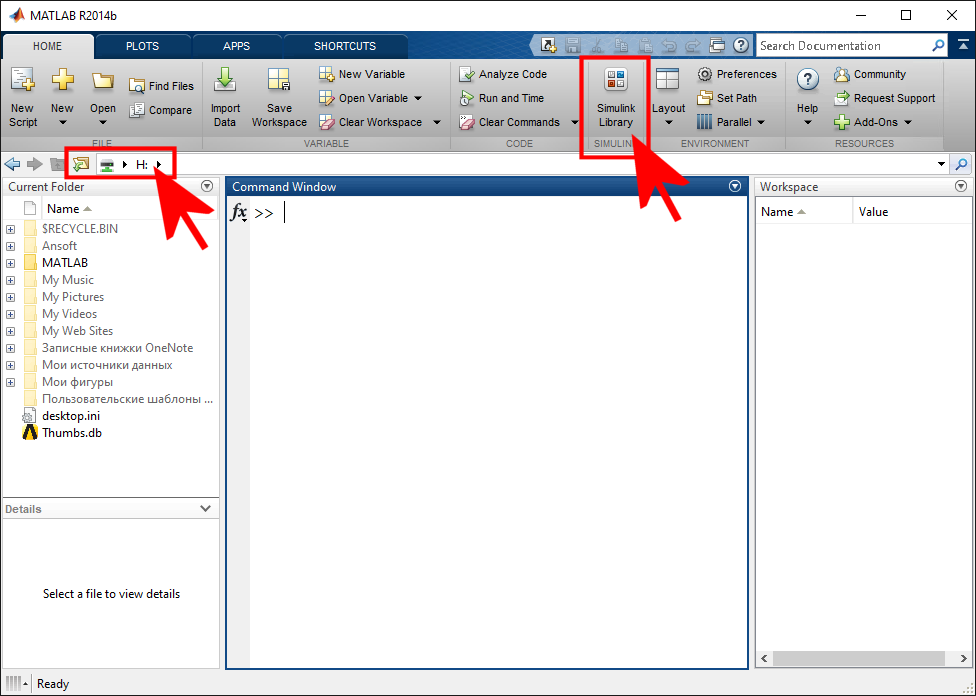

После запуска MATLAB появляется основное окно, в котором сначала рекомендуется выбрать рабочую директорию, нажимая на кнопку "Change dir", а затем запустить Simulink.

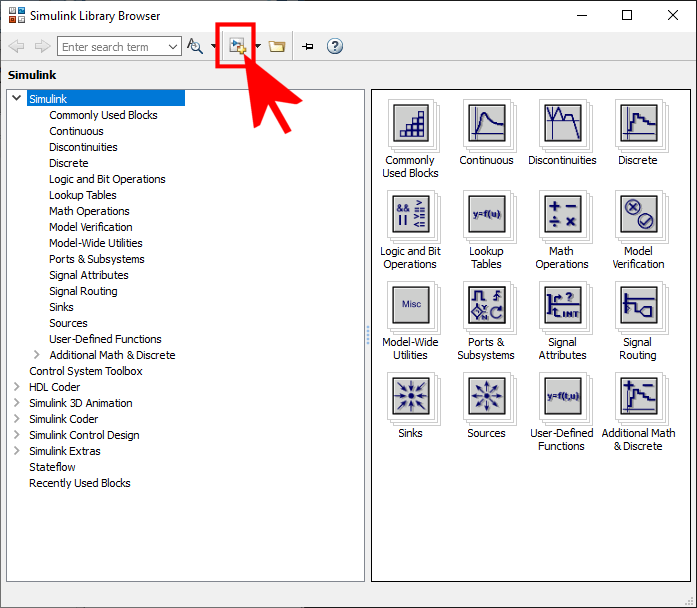

Далее появляется окно "Simulink Library Browser", представляющее собой галерею доступных элементов схемы. В этом окне необходимо нажать на кнопку создания новой модели.

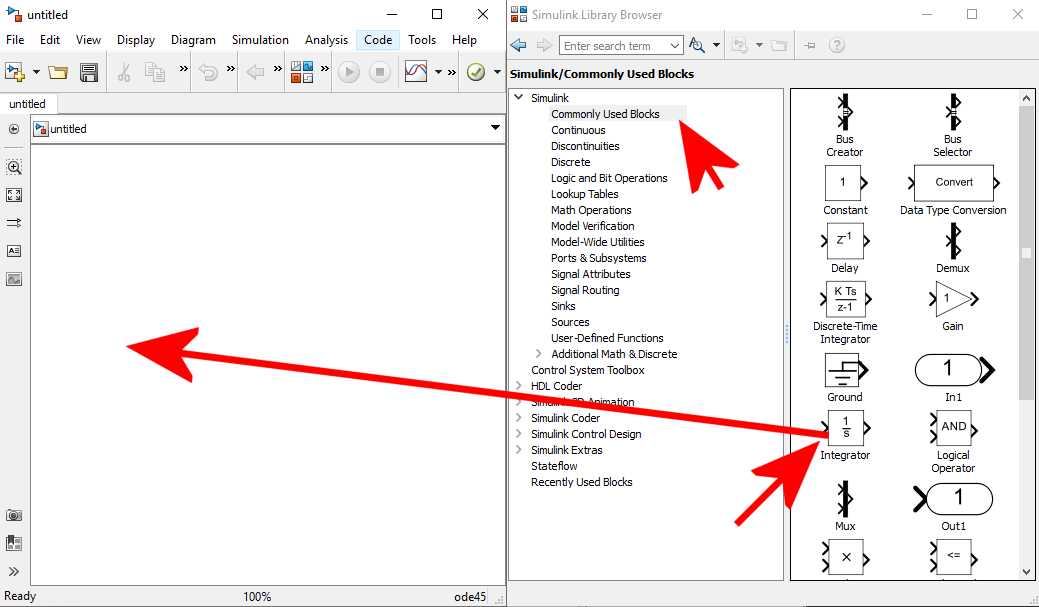

Размещение элемента на схеме в MATLAB Simulink. После появления нового окна с листом модели в окне галереи элементов в левой части выбирается нужная категория, в правой части окна выбирается необходимый элемент, нажимается и удерживается левая кнопка мыши. Далее указатель мыши перемещается в область листа модели и левая кнопка мыши отжимается.

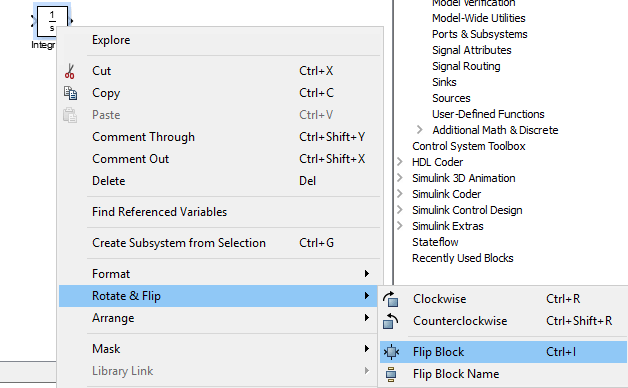

Поворот элемента на схеме в MATLAB Simulink. Для поворота элемента необходимо щелкнуть на него правой кнопкой мыши и в меню выбрать пункт Rotate&Flip -> Clockwise (повернуть) или -> Flip Block (отразить).
Соединение элементов на схеме в MATLAB Simulink. Необходимо подвести указатель мыши к коннектору, нажать и удерживать левую кнопку мыши, и подвести указатель мыши к другому коннектору, либо к линии, к которой он подключен. В последнем случае новая линия свяжется с существующей в узле.
Видео-инструкция по сборке модели в MATLAB Simulink.
